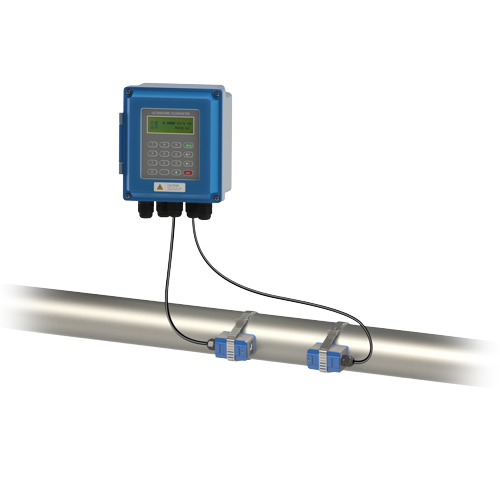

壁掛式超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。
壁掛式超聲波流量計可以叫做外貼式超聲波流量計、外夾式超聲波流量計。利用了低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。具有穩定性好、零點漂移小、測量精度高，量程比寬抗干擾性強等特點。
壁掛式超聲波流量計特點：
1、微功耗、數字化設計：整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分析，達到了數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
2、計量和管理功能：在軟件設計上采用科學分析和計算技術，保證準確的計量功能。
3、維護性能：采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。
4、漢字化技術：儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。
5、外夾式超聲流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。
壁掛式超聲波流量計技術參數：
| 性能 | 技術參數 |
| 測量精度 | 流量計：±1.0% |
| 重復性 | 流量計：±0.2% |
| 流體方向 | 正、反向雙向計量，可計量正、負、凈累積流量/熱量 |
| 測量介質 | 水、污水、海水、酒精、各種油類等能傳導超聲波的單一均勻穩定的液體 |
| 適用管材 | 碳鋼、不銹鋼、鑄鐵、水泥、銅、PVC、鋁等均勻、質密的管道，允許有襯里 |
| 流體溫度 | ≤160℃ |
| 顯 示 | 全中文顯示瞬時流量、熱量、流速、累積量、信號狀態等 |
| 輸出接口 | 4～20mA脈沖、OCT、頻率、RS232、RS485輸出可選 |
| 輸入接口 | 3路4～20mA模擬輸入、2路鉑電阻輸入可選 |
| 其它功能 | 日、月、年累積器；上、斷電管理功能；工作狀態自診斷功能 |
| 通訊協儀 | MODBUS協議、M-BUS協議、FUJI擴展協議及國內其它廠家的超聲波流量計和水表的兼容協議 |
| 備 注 | 外縛式傳感器不適用水泥管材 |
壁掛式超聲波流量計應用場合：
壁掛式超聲波流量計可以測量滿管的液體流量計可測量的介質：飲用水、河水、海水、地下水冷卻水、高溫水、污水、潤滑油、柴油、燃油化工液體其他均質流體。
超聲波流量計選型：
1、 管徑以及傳感器的大小：對應管徑從DN15至DN6000mm的管道，再匹配不同傳感器的型號來選擇。
2、被測量介質的溫度：傳感器的探頭分為標準型和高溫型。
標準型的耐溫范圍是-30-90℃，高溫型的耐溫范圍是-30-160℃。通過已知介質的溫度，來確定傳感器探頭的類型，然后再結合管徑的尺寸大小，確定用大、中、小這三個型號中的哪一款。
3、傳感器探頭的安裝方式
傳感器探頭的安裝方式主要分為支架式和外夾式。
當需要進行單點長期測量，可選擇支架式安裝方式，適用于范圍在DN50~4000mm之間的管徑。
當需要進行多管道多點測量的時候，可選擇外夾式安裝方式，適用于范圍在DN15~DN50之間的管徑。
4、供電電源的選擇和輸出信號方式
供電電源可選用90-230V交流電壓，信號輸出為一路OTC脈沖信號輸出，脈沖的范圍是6-1000ms，默認是200ms。
5、流速大小以及精度
通常情況下，現場管道的流速應大于0.2m/s。
一般來說，超聲波流量計測量的精度在±1 %的范圍內。
超聲波流量計安裝事項：
1、 安裝時要注意的步驟
1) 觀察安裝現場管道是否滿足直管段前 10D后 5D 以及離泵 30D 的距離要求 ( D 為管道內直徑) 。
2) 確認管道內流體介質以及是否滿管；
3) 確認管道材質以及壁厚；
4) 前三步驟完成后可確認使用何種傳感器安裝；
5) 傳感器選擇完畢后，開始向表體輸入?yún)?shù)以確定安裝距離；
6) 測量出安裝距離至關重要。
2、安裝方式
在安裝探頭前，首先要確定測量位置和安裝方式， 通常情況下采用V方式測量，當被測液體的濁度較高時，接受信號強度較弱時宜采用Z方式測量，使接收到的是較強的聲波直接折射信號，有利于儀表的穩定性。
1) Z 型安裝方式
“Z”型安裝一般適用于輸水管道粗或水介質不很潔凈或管道內壁有水垢而使“V”式安裝信號失真狀況， 一般說來，300mm以上管徑的輸水管道選用“Z”式安裝較適宜，“Z”式安裝的可測管徑范圍通常在100 ～ 600mm．安裝傳感器( 探頭) 時須注意上下游兩傳感器( 探頭) 與輸水管道軸線在同一平面內，且下游傳感器( 探頭) 在低位、上游傳感器( 探頭) 在高位。
2) V 型安裝方式
“V”型安裝是標準的安裝方法，可測管徑范圍為25～400mm。安裝傳感器( 探頭) 時須注意上下游兩傳感器( 探頭) 水平對齊，使其中心連線與輸水管道軸線水平一致。
