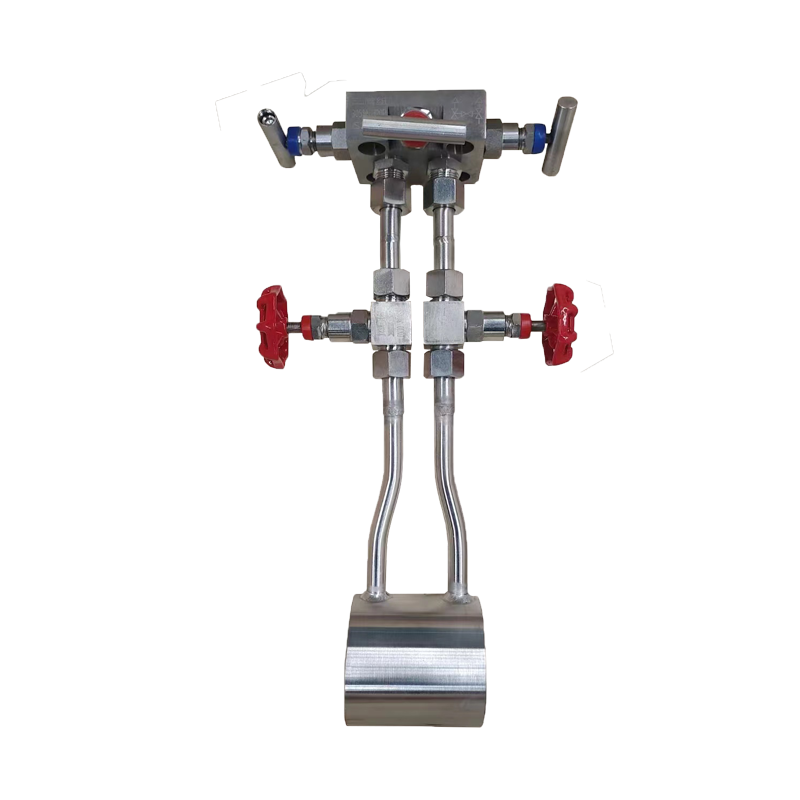

內藏孔板孔板計也稱為小孔孔板流量計，是差壓式流量計的一種,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點。

       內藏孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器、壓力變送器、流量積酸儀）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

       所謂內藏孔板流量計就是差壓裝置與差壓變送器合為一體，只適用于小口徑管道。這種結構的一個顯著的缺陷是孔板開孔直徑的加工精度難以控制，此開孔深藏在深孔之中。由于這個原因，在做實流標定時，往往會發現滿刻度對應的差壓值與設計計算結果相差較多。為了解決這個問題，將孔板開孔移到便于加工的地方，于是就誕生了小孔板差壓裝置。

       內藏孔板流量計特點：

       1、節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長。

       2、孔板計算采用標準與加工。

       3、應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

       4、標準型節流裝置流量孔板計無須實流校準，即可投用。

       5、一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

       內藏孔板流量計技術參數：

       內藏孔板流量計應用場景：

       內藏孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

       內藏孔板流量計選型原則：

       儀表工程師們對標準差壓流量計大多是很熟悉的，其實內藏孔板、小孔板流量計是縮小版的差壓流量計，用戶需提供儀表使用條件和具體要求，包括：

      （1）流體溫度、壓力、流量操作條件，含常用流量、大小流量。

      （2）流體物性數據：含氣體（液體）組成、密度、黏度等。

      （3）管道規格、材質及與儀表的連接方式、法蘭標準等。

      （4）流體流動方向和允許壓力損失。

      （5）防爆、防凍、防凝固、防結晶、防腐蝕等要求。

      （6）其他需要說明的事項。

       內藏孔板流量計安裝基本要點：

       1、儀器安裝前，工藝排水管道必須做好吹掃，防止排水管道中間滯留的鐵磁性能材質粘接在儀器里，影響到儀器的功能，乃至將會損壞儀器。只要不能制止，應該在儀器的出入口安裝磁過濾器。儀器本身不參與投入生產前的氣掃，防止損壞儀器。

       2、儀器能在安裝到工藝排水管道開始之前，應檢測有沒有什么損壞。

       3、儀器的安裝類型劃分豎直安裝和水平安裝，只要是豎直安裝類型，必須維持儀器的中間垂線與鉛垂線夾角高于2°；只要是水平安裝，必須維持儀器的水平水平線與直線夾角高于2°。

       4、儀器的中上游排水管道可以儀器的孔徑一樣，連接法蘭或螺紋必須與儀器的法蘭和螺紋匹配，儀器上游直管段位長度必須維持至少是儀器公稱孔徑的6倍，下面直管段位長度高于等于249mm。

       5、基于儀器是憑借磁耦合傳遞信號的，以至于為了維持儀器的功能，安裝周圍至少250px處，不可以具有鐵磁性物質。

       6、測量氣體的儀器，是能在單一氣壓下校對的，只要氣體能在儀器的出口立即排放到大氣層，將能在浮子處發生氣壓降，并引起數據失真。只要是這樣的工作狀況規則，應該在儀器的出口安裝一個閥門。

       7、安裝能在排水管道中間的儀器不應得到應力的功效，儀器的出出入口應該適合的排水管道斜撐，能夠使得儀器處與小應力狀態。

       8、安裝PTFE（聚四氟乙烯）襯里的儀器的期間，需要特別謹慎。基于能在氣壓的功效下，PTFE將會變形，以至于法蘭螺母別隨意擰得過緊。

       9、含帶液體晶顯現的儀器，安裝的期間需要盡可能避免陽光直射顯現器，有效降低液體晶利用壽命。

       11、底溫媒質測量的期間，需要選夾套型。
