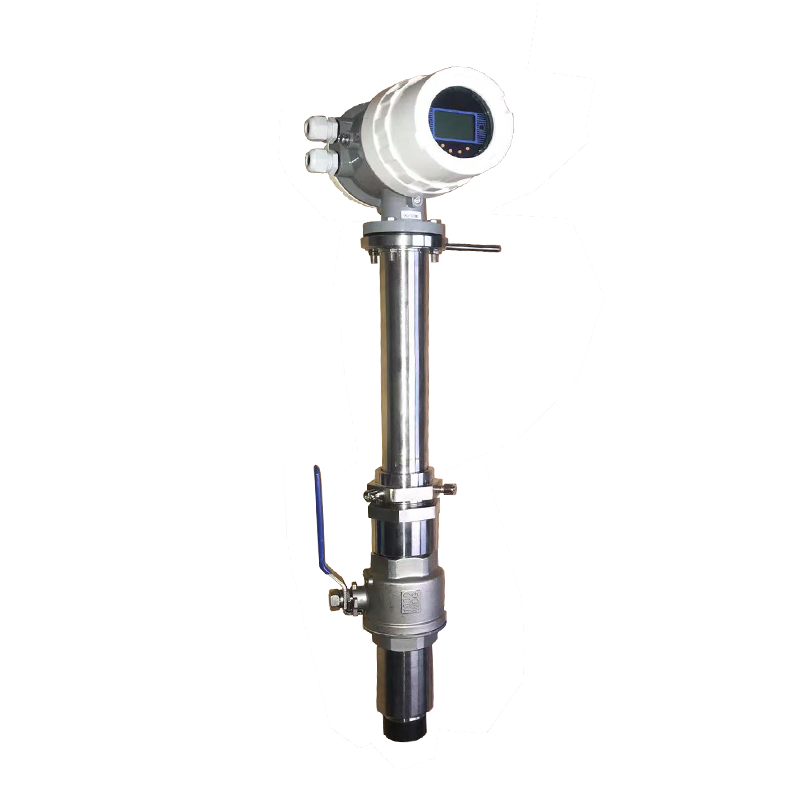

插入式電磁流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯實現與流體和測量電極的電磁隔離。

       在管網供水中，越來越多的流量計用于大口徑水戶計量、區域計量系統中，以減少漏失率。實現在管網中的漏耗監控，需要對用水量較低的夜間進行監測。

       插入式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。插入式電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

       插入式電磁流量計特點：

       1、插入式電磁流量計測量精度不受液體密度、粘度、溫度、壓力和電導率變化的影響。

       2、高可靠性的外插安裝方式，傳感器的安裝、維護無需拆卸測量管，因此較適合于無法停水的現場使用，而且可以在老管道上現場開口安裝。

       3、結構簡單，電磁流量計測量管可不用內襯，可靠性高。

       4、通徑范圍寬，適用于DN100~DN3000mm之間的所有口徑管道。

       5、一體化接地電極，實現儀表良好接地。

       6、插入式電磁流量計傳感器采用先進加工工藝、固態封裝、耐振動、防滲透、壽命長，使儀表具有良好的測量精確度和穩定性。

       插入式電磁流量計技術參數：

       插入式電磁流量計選型：

       1、測量介質、溫度，是否有腐蝕性；

       2、流量范圍和用戶管道的內徑；

       3、壓力等級；

       4、是否現場顯示；

       5、工作電源；

       6、信號輸出、通訊；

       7、是否要防爆；

       8、安裝方式；

       9、精度等級。

       插入式電磁流量計應用場景：

       插入式電磁流量計用來測量導電的液體,特別適用于大口徑的管道測量。 插入式電磁流量計廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制;適用于導電液體的總量計量。

       插入式電磁流量計安裝事項：

       傳感器安裝上游直管段不低于5D(D:管徑)，下游直管段不低于2D。

       安裝方式:

       (一)垂直安裝，傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。

       (二)傾斜安裝，其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。

       插入式電磁流量傳感器插入點有兩種方法:一是插入到被測管道的中心軸線上，二是插入到管道內壁為管道的0.25D處。

       傳感器的安裝

       1、清理被測管安裝底座的焊渣和毛刺。

       2、關掉上游流量控制閥門或采用低壓供水。

       3、將DN50球閥安裝到安裝底座上。注意球閥的長空腔向上，檢查球閥是否能全開全關、將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上。松開定位螺母。將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。
