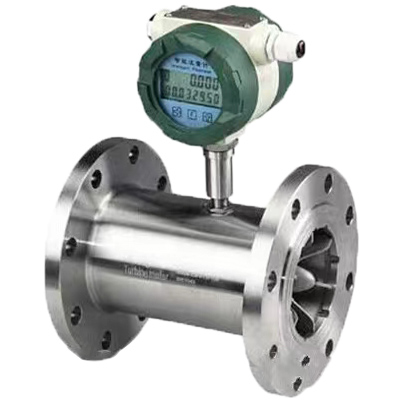

LWGY系列法蘭式液體渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。
1、種即時顯示型，此種流量計是采用單片微機技術，可以在儀表計量中，即刻顯示液體的瞬時流量和液體總量。
2、種脈沖輸出型，此種類型主要在儀器上裝置渦輪流量傳感器和放大器，外接三條電線，用于測量。
3、4~20毫安輸出型，將四毫安電路接入渦輪流量傳感器零流量，二十毫安接入流量傳感大流量，使得傳感器對外發出流量信號。
4、分外遠傳顯示器，這種流量計能實現與計算機的連接，提供流量上下限警報、批量和定時定量的控制。
法蘭式液體渦輪流量計特點：
1、精度高，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2、重復性好，如經常校準或在線校準可得到極高的精度，在貿易結算中是常選用的流量計；
3、具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；
4、所有有效數據掉電后保持多年不丟；
5、范圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表。
法蘭式液體渦輪流量計技術參數：
| 性能 | 技術參數 |
| 連接方式 | 螺紋、卡箍、法蘭、夾裝式 |
| 精度等級 | ±1%R、±0.5%R、±0.2%R（需定制） |
| 傳感器材質 | 304、316不銹鋼等 |
| 介質溫度 | -20℃～+120℃ |
| 環境溫度 | -20℃～+60℃ |
| 信號輸出 | 脈沖信號、4-20mA信號 |
| 通訊方式 | RS485通訊、HART協議等 |
| 工作電源 | 外電源：24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
| 信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5 |
| 防護等級 | IP65或更高可定制 |
法蘭式液體渦輪流量計應用場合：
法蘭式液體渦輪流量計廣泛用于冶金、化工、石油、城建、環保、食品等領域，測量水、自來水、柴油、汽油和輕質成品油等液體的流量。
液體渦輪流量計選型：
1.確認可用的測量對象
2.選擇型式。按流體物性選擇，在工作狀態下液體粘度超過5mPa·s應選用高粘度型。酸性腐蝕性流體選用耐酸性。
按環境條件選擇，按環境溫度和濕度等選擇合適儀表，如周圍有爆炸易燃性氣氛應選防爆型傳感器。
按管道連接方式選擇，傳感器有水平和垂直兩種安裝方式。水平安裝時與管道連接方式有法蘭連接、螺紋連接和夾裝連接。中等口徑選用法蘭連接，小口徑和高壓管道選用螺紋連接，夾裝連接只適用于低壓中小管徑。垂直安裝只有螺紋連接。
3.選擇規格。按現場使用條件，如流量范圍、管徑、流體壓力和溫度、安裝位置等和性能要求，如精度、重復性、顯示方式等參照制造廠選型樣本或使用說明書選定具體規格型號，也有可能找不到合適的只好另選其他流量計。
液體渦輪流量計安裝注意事項：
1、傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。
2、水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在 5°以內），垂直安裝傳 感器管道垂直度偏差亦應小于 5°。在不能停流的場所，應裝旁通管和可靠的截止閥，測量時要確保旁通管無泄漏。
3、在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅鳎皰呔€”工作完畢，確 認管道內清掃干凈后，再正式接入傳感器。
4、若流體含雜質，則應在傳感器上游側裝過濾器，管道內應定期清理排放沉淀雜質；若被測液體含有氣體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口 要通向安全的場所。
5、若傳感器安裝位置位于管線的低點，為防止流體中雜質沉淀滯留，應在其后的管線裝排放閥，定期排放沉淀雜質。
6、傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。
直管段長度渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流，因此要根據傳感器上游側阻流件類型配備必要的直管段或或整流器，要求入口段和出口段直管段長度。
