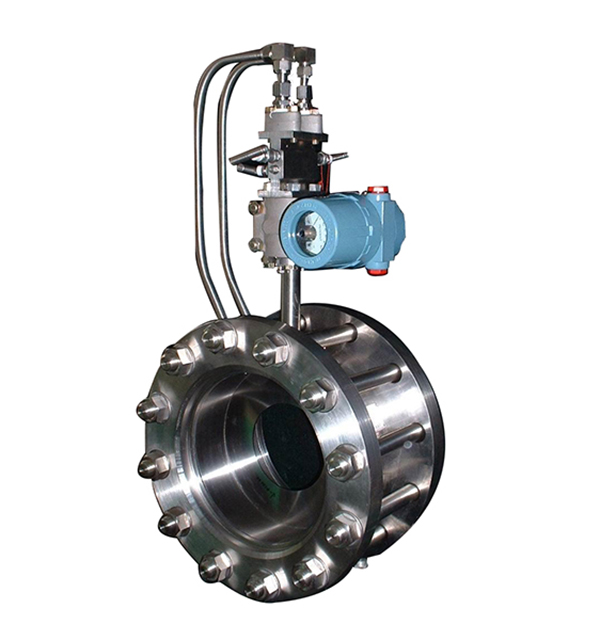

一體式孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

       充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。

       節流裝置組成節流件：標準孔板、標準噴嘴、長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等。

       取壓裝置：環室、取壓法蘭、夾持環、導壓管等。

       連接法蘭（國家標準、各種標準及其它設計部門的法蘭）緊固件。

       一體化標準孔板流量計特點：

       1、節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

       2、一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

       3、標準孔板流量計孔板計算采用標準與加工，應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

       4、孔板流量計采用進口單晶硅智能差壓傳感器，其量程可自編程調整。

       5、具有在線、動態全補償功能外，還具有自診斷、自行設定量程。

       一體化標準孔板流量計應用場合：

       孔板流量計應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。孔板流量計被廣泛適用于煤炭、化工、交通、建筑、輕紡、食品、醫藥、農業、環境保護及日常生活等國民經濟各個領域，是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。

       標準孔板流量計選型：

      （1）被測流體是那種介質，液體氣體還是蒸汽？是干凈的還是臟污的，耐腐蝕還是不耐腐蝕，

      （2）被測流體壓力，溫度界限，密度，粘度等參數，是否脈動流等情況。

      （3）檢測件安裝條件，如管道內徑準確值，直管段長度，阻流件類型，

      （4）儀表性能要求，如精確度，范圍度，重復性等。

       孔板流量計安裝對管道的要求：

       1、孔板流量計安裝時應配有一段測量管,至少保持前10DN、后5DN的等徑直管段，以提高測量精度。

       2、在孔板流量計前后若需安裝閥門，選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路中。

       3、引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。

       4、測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。

       5、引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。

       6、引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的低處裝排水閥或在高處裝排氣閥，在新裝或檢修差壓變送器時時應特別注意。
